دو تیم می توانند همان تجهیزات RTK را بخرند و نتایج بسیار متفاوتی بگیرند. یک تیم تمام روز یک راه حل ثابت را نگه می دارد؛ مبارزات دیگر شروع کند، نقاط انحراف و حذف اصلاحات را انجام می دهند. در بیشتر موارد، تفاوت در کیفیت سخت افزار نیست — بلکه در تطبیق، پیکربندی، محیط و فرآیند میدانی است. این راهنما همه چیز را گرد هم می آوردبهترین روش های RTK GNSSبرای جلوگیری از این مشکلات، و بخشی برای عیب یابی علائم به علامت برای تشخیص آن ها وقتی هنوز ظاهر می شوند. این کتاب برای مهندسان و اپراتورهای میدانی در حوزه های نقشه برداری، کشاورزی دقیق، عملیات پهپادها، بنادر، فرودگاه ها و سایت های صنعتی نوشته شده است.
نحوه کار موقعیت یابی RTK — و معنای هر حالت راه حل

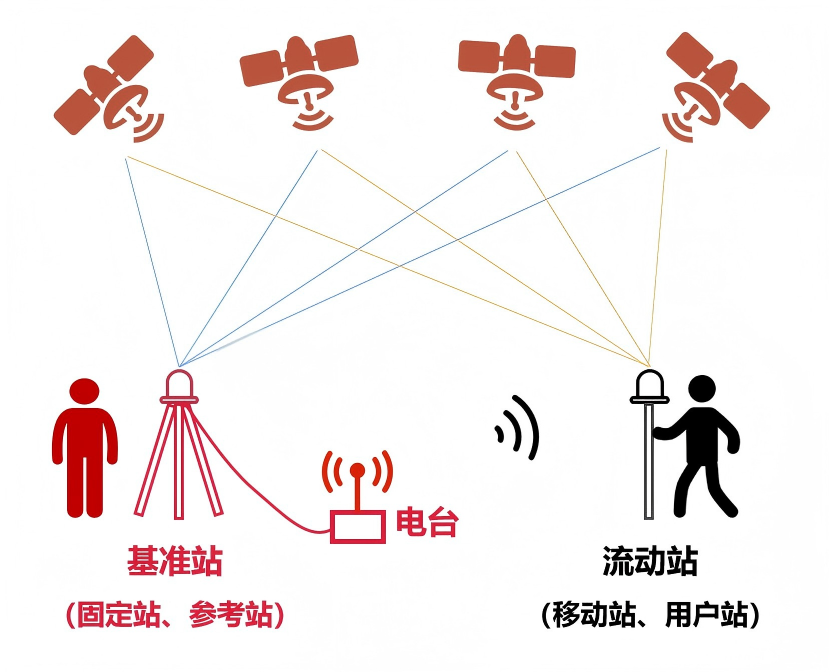

موقعیت یابی RTK (کینماتیک بلادرنگ) مشاهدات فاز حامل از گیرنده مریخ نورد را با داده های اصلاحی تولید شده توسط ایستگاه مرجع در موقعیت مشخص یا شبکه ای از ایستگاه های مرجع ترکیب می کند. از آنجا که مرجع و مریخ نورد ماهواره های یکسانی را تحت شرایط جوی تقریبا مشابه مشاهده می کنند، این اصلاحات بیشتر خطاهای مدار و جو را حذف می کنند و دقت را به صورت لحظه ای از سطح متر به سانتی متر افزایش می دهند.
مریخ نورد یکی از سه حالت راه حل را گزارش می دهد و شناسایی آن ها نقطه شروع هر تشخیصی است.
| حالت حل | معنای آن چیست | انتظار دقت معمول |
|---|---|---|
| ثابت | ابهام های فاز حامل حل شد؛ اصلاحات اعمال شده به طور مداوم | سطح سانتی متر، مناسب برای کارهای سطح نقشه برداری |
| شناور | ابهام ها تخمین زده شده اما به طور کامل حل نشده اند | سطح دسی متر و ناپایدار؛ برای رکوردهای دقیق مناسب نیست |
| نقطه تک | هیچ تصحیح تفاضلی قابل استفاده ای اعمال نشده است | موقعیت یابی مستقل در سطح متر |
یک راه حل ثابت پایدار یک نتیجه سیستمی است، نه یک ویژگی تضمین شده برای گیرنده. این موضوع به هندسه ماهواره، کیفیت سیگنال، یکپارچگی اصلاح، طول پایه و محیط اطراف آنتن بستگی دارد — هر توصیه زیر یکی از این لینک ها را محافظت می کند.
ابتدا گیرنده و آنتن را تطبیق دهید
گیرنده هسته پردازش است؛ آنتن ورودی سیگنال است. اگر پشتیبانی فرکانس آن ها مطابقت نداشته باشد، سیستم نمی تواند عملکرد ارزیابی شده خود را ارائه دهد — که یکی از مشکلاتی است که اغلب نادیده گرفته می شود. سه ترکیب بیشتر اشتباهات میدانی را پوشش می دهند:
- گیرنده تمام فرکانس + آنتن دو فرکانس:آنتن نمی تواند سیگنال های فرکانس بالاتر (مانند L5/B3) را که گیرنده برای آن طراحی شده عبور دهد، بنابراین سیستم عملا به صورت دو فرکانسی عمل می کند و رد تداخل و سرکوب چندمسیره اضافی که این سیگنال ها فراهم می کنند — بیشتر زیر درختان، کنار ساختمان های بلند یا روی آب بازتابنده — را از دست می دهد.
- گیرنده دو فرکانسی + آنتن تمام فرکانس:سیگنال های اضافی دریافت می شوند اما هرگز استفاده نمی شوند، بنابراین هزینه، اندازه، وزن و مصرف انرژی اضافی هیچ افزایش دقتی به همراه ندارد — که این یک مشکل واقعی برای پهپادهای حساس به وزن و کیت های قابل حمل است.
- قاعده کلی:قابلیت فرکانس را در هر دو طرف تطبیق دهید. جفت های دوفرکانسی برای کارهای معمول شهرداری، کشاورزی و نقشه برداری عمومی مناسب هستند؛ جفت های فرکانس کامل برای نقشه برداری پهپادها، پایش کریدور و عملیات بندر یا فرودگاه مناسب هستند.
فراتر از فرکانس، خطوط تغذیه را کوتاه نگه دارید و کانکتورها را از نظر آسیب یا رطوبت بررسی کنید و توجه کنید چه چیزی در فاصله یک متری آنتن قرار دارد — سازه های فلزی، سقف کابین ها، قاب های پهپاد، باتری ها و کنترل کننده های پرواز همه در صورت قرار گرفتن بیش از حد نزدیک، الگوی آنتن را تغییر می دهند.

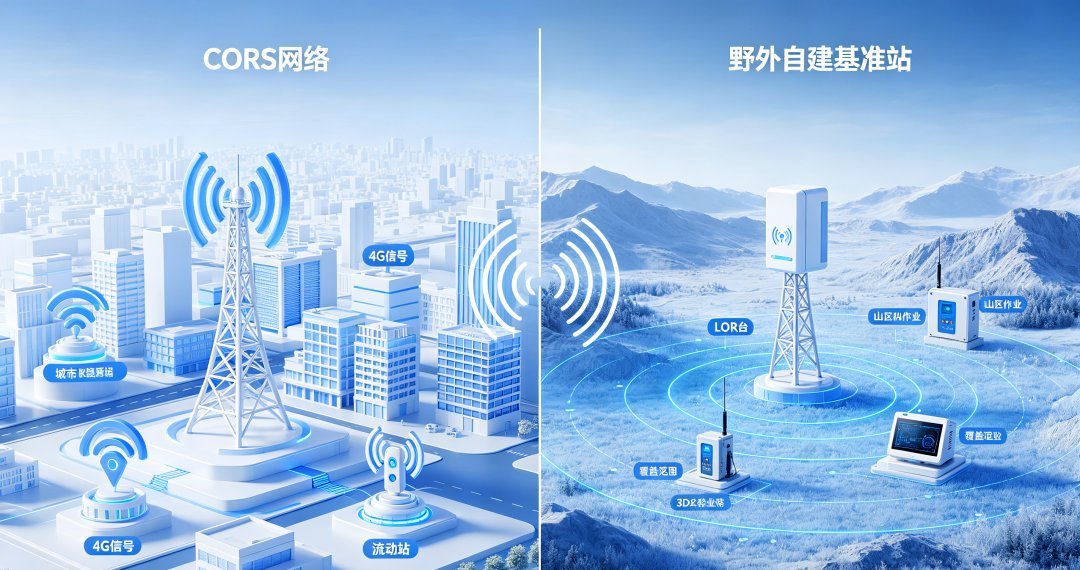

منبع اصلاح مناسب را انتخاب کنید: شبکه RTK یا یک ایستگاه پایه محلی
دو معماری اصلاحی بر عمل میدانی غالب هستند و هیچ کدام به طور کلی بهتر نیستند. انتخاب درست بر اساس پوشش، ارتباطات و شکل کار است.
| بررسی | شبکه RTK | ایستگاه پایه محلی |
|---|---|---|
| منبع اصلاح | شبکه مرجع عمومی یا تجاری | گیرنده پایه ای که توسط کاربر به کار گرفته می شود |
| ارتباطات | داده های سلولی مورد نیاز | لینک رادیویی یا لینک داده مستقل |
| تلاش برای استقرار | مینیمال — مشترک شوید و ارتباط برقرار کنید | راه اندازی پایگاه، محل قرارگیری و بررسی های روزانه |
| پوشش خبری | محدود به فضای شبکه و تأخیر | محدود به محدوده رادیویی، اما مستقل از پوشش سلولی |
| کاربرد معمول | نقشه برداری شهری، کار دانشگاهی، وظایف کوچک پراکنده | مناطق دورافتاده، مزارع بزرگ، راهروهای طولانی، تأسیسات ثابت |
انتخاب باید بر اساس پوشش اصلاحات، دسترسی ارتباطی، منطقه عملیاتی، الزامات دقت و بودجه باشد. برخی عملیات ها از هر دو استفاده می کنند: اصلاحات شبکه که پوشش آن قابل اعتماد است، یک پایگاه محلی که در آن قابل اعتماد نیست.
هنگام اداره یک ایستگاه پایه محلی، دو قانون تطبیقی اهمیت دارد. اول، پشتیبانی فرکانسی ایستگاه پایه باید برابر یا بیشتر از پشتیبانی مریخ نورد باشد — پایگاهی که سیگنال های کمتری نسبت به مسیر مریخ نورد ارسال کند، منجر به اصلاحات ناقص و رفع مشکلات ناپایدار می شود. دوم، پایه و مریخ نورد باید از پارامترهای اصلاح مرکز فاز ثابت آنتن استفاده کنند؛ ترکیب مقادیر PCO/PCV از منابع مختلف، یک آفست سیستماتیک ایجاد می کند.

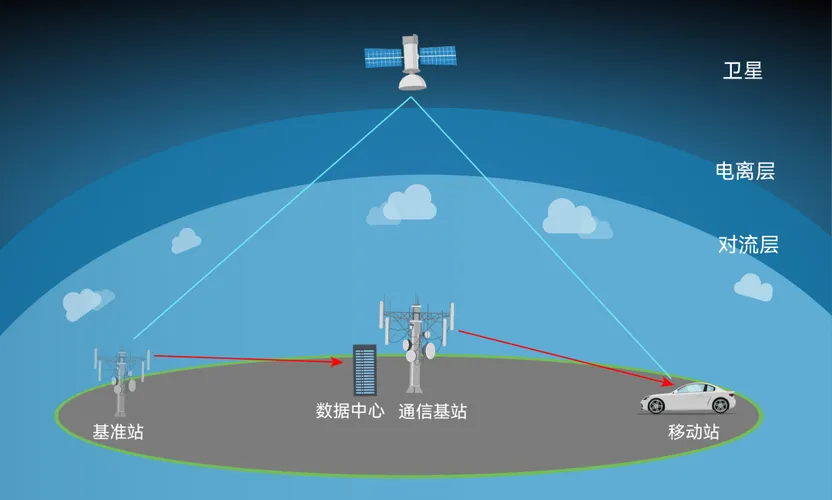

چگونه فاصله پایه بر عملکرد RTK تأثیر می گذارد
طول پایه — فاصله بین ایستگاه مرجع و مریخ نورد — یکی از عوامل کمتر از واقعیت در قابلیت اطمینان RTK است. با افزایش این فاصله، فرض اینکه پایگاه و مریخ نورد شرایط جوی مشابهی دارند ضعیف تر می شود. خطای باقیمانده یونوسفر و تروپوسفر افزایش می یابد، رفع ابهام کمتر قطعی می شود و مقداردهی اولیه زمان بیشتری می برد یا بیشتر شکست می خورد.
نرخ تخریب عدد ثابتی نیست. این موضوع به فعالیت جوی، هندسه و دید ماهواره ای، کیفیت و نرخ به روزرسانی داده های تصحیح شده، قابلیت گیرنده، زمین و محیط اطراف بستگی دارد. مفیدتر است که بر اساس پوشش های عملیاتی فکر کنیم تا یک محدودیت فاصله جهانی واحد: خطوط پایه کوتاه پایدارترین و قابل تکرار ترین نتایج را ارائه می دهند، خطوط پایه متوسط برای کارهای روزمره قابل اجرا باقی می مانند و خطوط پایه بلندتر به تدریج حاشیه در دسترس برای وظایف دقیق را کاهش می دهند.
اقدامات عملی از این موضوع حاصل می شود. در جایی که کار بیشترین اطمینان را می طلبد، از اصلاحات شبکه ای یا مرجع نزدیک تر استفاده کنید. در سایت های بزرگ، چندین نقطه مرجع را مستقر کنید تا هیچ رووری در لبه دور پوشش کار نکند. برای عملیات حساس به خطا — آبگیرها، کوه ها، دینامیک سرعت بالا — پایه کاری را محکم تر کنید و در محل اعتبارسنجی کنید. خط مبنا را همراه با نتایج ثبت کنید تا هر سوال دقت به شرایط بازگردد.
عیب یابی RTK GNSS: بررسی های میدانی بر اساس علائم
بیشتر مسائل میدانی در چند الگوی قابل تشخیص قرار می گیرند. آن ها را به ترتیب حل کنید و یک چیز را در هر بار تغییر دهید — رایج ترین اشتباه این است که چند تنظیمات را همزمان تنظیم کنید و از دست بدهید که واقعا چه چیزی کمک کرده است.
کندی مقداردهی اولیه یا عدم رسیدن به راه حل ثابت
علل احتمالی: داده های افمریس یا تقویم پس از ذخیره سازی؛ انسداد در آنتن؛ داده های تصحیح با تأخیر یا عدم رسیدن؛ خط پایه طولانی. بررسی های پیشنهادی: اجازه دهید گیرنده قبل از ترک دفتر داده های ماهواره ای را از طریق شبکه به روزرسانی کند؛ تأیید اینکه آنتن نمای آسمان واضحی دارد و توسط سازه ها یا اپراتور سایه دار نشده است؛ تأخیر و فرمت اصلاح را در مریخ نورد تأیید کند؛ پایه کاری را با آنچه سایت معمولا پشتیبانی می کند مقایسه کنید.
راه حل ثابت است که بارها و بارها به حالت شناور می افتد
علل احتمالی: لینک اصلاح متناوب؛ چندمسیره از سطوح بازتابنده نزدیک؛ دید نهایی ماهواره ای؛ قدرت ناپایدار. بررسی های پیشنهادی: لینک تصحیح را برای افت و تأخیر تلاش مجدد بررسی کنید؛ آنتن را بالاتر از سطوح بازتابنده بالا ببرید؛ بررسی تعداد ماهواره ها و هندسه در گزارش گیرنده؛ ولتاژ منبع تغذیه را تحت بار بررسی کنید، چون ولتاژ پایین اغلب به صورت کاهش کیفیت ردیابی نشان داده می شود نه خاموشی تمیز.
تغییر موقعیت یا نقاطی که بین جلسات تکرار نمی شوند
علل احتمالی: پارامترهای سیستم مختصات یا تبدیل بین کارها ثابت نیستند؛ یک نقطه مرجع یا منبع تصحیح متفاوت استفاده می شد؛ یک داده یا محیط پروجکشن حل نشده. بررسی های پیشنهادی: ذخیره قالب پارامتر محلی و استفاده مجدد از آن؛ قبل از انجام کار دقیق، در برابر یک نقطه شناخته شده بررسی کنید؛ پیکربندی مرجع یکسان را در جلسات مختلف تأیید کند؛ منبع تصحیح و پارامترهای هر کار را ثبت کنید.
نوسان ارتفاع در حالی که موقعیت افقی پایدار به نظر می رسد
علل احتمالی: ارتفاع مؤلفه ای است که حساس ترین بخش به خطای چندمسیره ارتفاع پایین و باقی مانده اتمسفری است؛ حرکت پویا روی سکوی متحرک. بررسی های پیشنهادی: فعال سازی کاهش چندمسیره؛ کاهش وابستگی به ماهواره های با ارتفاع بسیار پایین؛ از ترکیب اینرسی روی سکوی های وسیله نقلیه و پهپاد استفاده می کند؛ از کار روی زمین بازتابنده که محل جایگزینی وجود دارد خودداری کنید.
لینک اصلاح متصل می شود اما داده ها به درستی نمی رسند
علل احتمالی: آدرس سرور، پورت یا نقطه نصب اشتباه اشتباه؛ مدارک قدیمی؛ فرمت اصلاح ناسازگار؛ ازدحام شبکه. بررسی های پیشنهادی: بررسی تنظیمات بر اساس پارامترهای فعلی ارائه دهنده به جای پیکربندی قدیمی؛ قبل از استقرار، اتصال را آزمایش می کند؛ فرمت اصلاحی که گیرنده قبول می کند را تأیید کند؛ بررسی کنید که آیا لینک دچار ازدحام شده یا فقط نیاز به راه اندازی مجدد دارد.
ایستگاه پایه متصل به رادیو در نزدیکی کار می کند اما در فاصله دور کاهش می یابد
علل احتمالی: ازدحام کانال به دلیل تجهیزات دیگر در محل؛ از دست دادن بیش از حد کابل یا کانکتور آسیب دیده؛ موانع در مسیر رادیو؛ تنظیمات قدرت با فاصله کاری نامتناسب بود. بررسی های پیشنهادی: انتقال به کانال تمیز؛ بررسی کانکتورها برای اکسیداسیون، رطوبت یا شل بودن؛ تأیید یکپارچگی کابل؛ قدرت ارسال را متناسب با محیط تنظیم کنید و ارتفاع آنتن پایه را بررسی کنید.
دقت در محیط های الکترومغناطیسی قوی کاهش می یابد
علل احتمالی: تداخل با تجهیزات الکتریکی پرقدرت، رادار یا سیستم های بی سیم؛ بازتاب از سازه های فلزی بزرگ. بررسی های پیشنهادی: هدایت کابل های آنتن از کابل های برق، موتورها و فرستنده ها؛ خاموش کردن تجهیزات بی سیم غیرضروری در نزدیکی؛ کابل های محافظ و آنتن های مقاوم در برابر تداخل را برای نصب دائمی در نظر بگیرید.
ناپایداری مرتبط با دما
علل احتمالی: دمای محیط بالا که بر الکترونیک تأثیر می گذارد؛ کاهش قابلیت باتری در شرایط سرد؛ رانش حرارتی در محفظه های خنک نشده. بررسی های پیشنهادی: فراهم کردن سایه و تهویه در تابستان؛ باتری های پیش گرم شده و ترجیح می دهند در زمستان برق خارجی داشته باشند؛ اجازه دهید تجهیزات به تعادل حرارتی برسند، سپس اندازه گیری های دقیق آغاز می شود.
تخریب مزمن بدون نقص آشکار
علل احتمالی: نفوذ یا اکسیداسیون آب در کانکتورهای آنتن؛ کابل تغذیه کشیده یا خمیده؛ استفاده نامنظم باعث تجمع رطوبت می شود. بررسی های پیشنهادی: بررسی و نصب مجدد کانکتورها قبل از هر کار؛ تجهیزات را در شرایط خشک نگهداری و به صورت دوره ای روشن می کنند؛ کابل های مشکوک را تعویض کنید به جای اینکه به دیباگ کردن اطراف آن ها ادامه دهید.
مشکلات کیفیت داده که فقط بعدا ظاهر می شوند
علل احتمالی: نقاطی ثبت شده در حالی که محلول هنوز همگرا یا در حالت شناور بود؛ هیچ سابقه ای از شرایط وجود ندارد. بررسی های پیشنهادی: صبر کنید تا محلول ته نشین شود و سپس نقطه را ذخیره کنید؛ وضعیت راه حل، شمارش ماهواره و تأخیر تصحیح را با رکورد نظرسنجی ثبت کنید تا هر سوال بعدی بتواند از داده ها و نه از حافظه پاسخ داده شود.

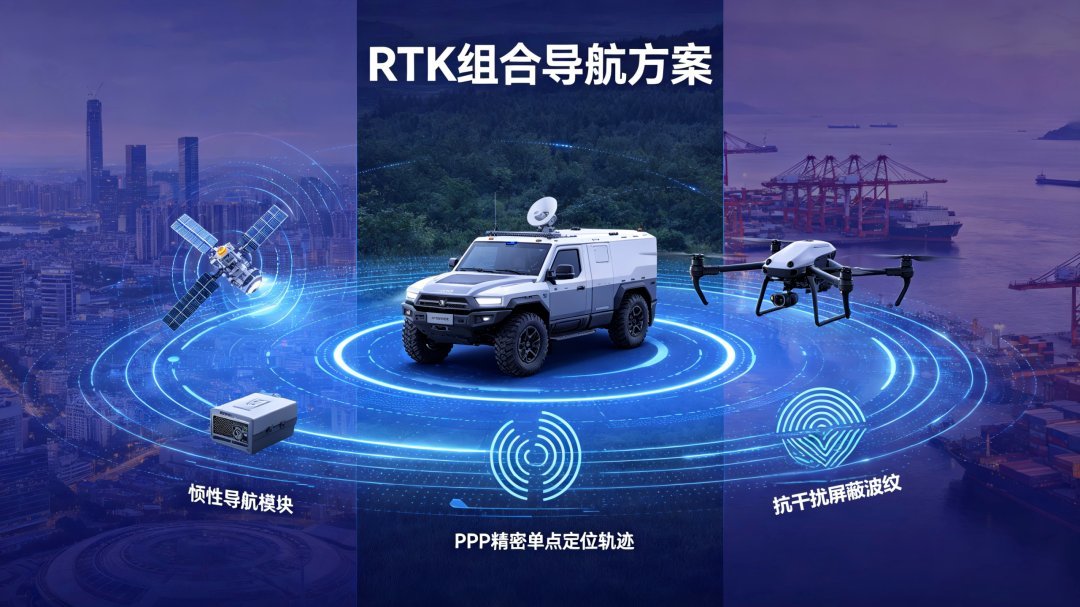

وقتی RTK ساده کافی نیست: کمک IMU، PPP و کاهش تداخل
RTK ساده نقاط ضعف شناخته شده ای دارد: انسداد، سیگنال ضعیف، خطوط پایه بلند و تداخل الکترومغناطیسی. سه فناوری مکمل به آن ها می پردازند که هر کدام شرایط خاص خود را برای استفاده دارند.
RTK با کمک IMU.واحد اندازه گیری اینرسی، زمانی که سیگنال های ماهواره ای برای مدت کوتاهی قطع می شوند، تخمینی از حرکت را حفظ می کند — عبور از زیر پل، پرواز بین موانع، کار در کنار سازه های بزرگ. مزیت آن محدود به زمان است: یک IMU قطعی های کوتاه را پر می کند، جایگزین دریافت ماهواره ای نمی شود و اگر قطعی ادامه یابد، به تدریج کاهش می یابد.
PPP برای عملیات در منطقه گسترده.موقعیت یابی دقیق نقطه از محصولات دقیق مدار ماهواره و ساعت استفاده می کند به جای ایستگاه مرجع نزدیک که برای کریدورهای بسیار طولانی، مناطق دورافتاده و کارهای فراساحلی مناسب است. مبادله آن همگرایی است: راه حل PPP معمولا به یک دوره مقداردهی اولیه نیاز دارد تا به دقت اعلام شده برسد، بنابراین برای عملیات پیوسته مناسب است نه وظایف کوتاه توقف و حرکت. رویکردهای ترکیبی RTK/PPP از هر منبعی که در دسترس باشد استفاده می کنند و وابستگی به هر جریان تصحیح منفرد را کاهش می دهند.
تداخل و کاهش چندمسیره.بنادر، فرودگاه ها، پست های فرعی و سایت های صنعتی متراکم نویز الکترومغناطیسی قوی را با بازتاب فراوان فلزات ترکیب می کنند. گیرنده ها و آنتن هایی که با رد تداخل و سرکوب چندمسیره طراحی شده اند، در این شرایط راه حل های پایدارتری دارند، اما سخت افزار تنها بخشی از راه حل است: محل قرارگیری آنتن، مسیریابی کابل ها از تجهیزات برق و برنامه ریزی دقیق فرکانس به همان اندازه اهمیت دارند.
بهترین روش های RTK GNSS که از بروز بیشتر مشکلات میدانی جلوگیری می کنند
تشخیص زمانی آسان تر است که همان خطاها در وهله اول پیشگیری شوند. این عادات بیشتر مسائل مکرر میدانی را پوشش می دهد:
- قدرت را به درستی مدیریت کنید.ولتاژ پایین به ندرت گیرنده را خاموش می کند؛ این به طور بی سروصدا باعث کاهش ماهواره های ردیابی شده، اصلاحات تأخیری و انتقال شناوری می شود. با باتری کامل شروع کنید، چند دقیقه برای گرم شدن و همگرایی صبر کنید، قطعات یدکی برای کار تمام روز همراه داشته باشید و در هوای سرد برق خارجی را ترجیح دهید.
- آنتن را با دقت نصب کنید.آن را به صورت عمودی نصب کنید با نمای واضح آسمان، دور از فلز، و خطوط تغذیه را تا حد امکان کوتاه نگه دارید. در پهپادها، آنتن را روی بدنه هواپیما قرار دهید و از باتری ها و کنترل کننده های پرواز پاک باشد. بیشتر مشکلات دقت مشاهده شده به نصب بازمی گردد.
- اصلاحات را قبل از روز کاری پیکربندی کنید.آدرس سرور، پورت، نقطه نصب و اعتبارنامه ها را با پارامترهای فعلی ارائه دهنده بررسی کنید، قبل از خروج اتصال را تست کنید و تأخیر اصلاح را مشاهده کنید — اصلاحات مداوم تأخیر باعث می شود زمان راه اندازی مجدد لینک یا تغییر منبع فرا رسیده باشد.
- حالت های راه حل خود را بشناسید.فقط داده ها را با یک راه حل ثابت ثبت کنید. محلول های شناور در سطح دسی متر ناپایدار هستند و محلول های تک نقطه ای در سطح متر بدون هیچ مزیت افتراقی هستند. منتظر همگرایی پس از راه اندازی باشید؛ اگر رفع مشکل مدام افت می کند، جای آنتن را بهتر کنید یا لینک اصلاح را به جای لاگ کردن تغییر دهید.
- بگذارید امتیازات حل شود.وقتی راه حل برای اولین بار به حالت ثابت رسید، چند ثانیه صبر کنید قبل از ضبط. از جمع آوری نقاط در باد شدید، با حرکت میله یا سایه زنی افراد روی آنتن خودداری کنید.
- ایستگاه های پایه را به درستی راه اندازی کنید.پایه معیار دقت کل کار است: نقطه ای با نمای کامل آسمان، دور از ساختمان ها، آب و فلز بازتابنده انتخاب کنید و از نصب آن خیلی پایین خودداری کنید. برای سایت های تکرارشونده، یک نقطه پایه دائمی علامت بزنید تا خطای راه اندازی روزانه حذف شود. اجازه دهید گیرنده همگرا شود قبل از ارسال اصلاحات.
- مسائل ارتفاع و چندمسیره را مدیریت کنید.اگر ارتفاع ها در حالی که موقعیت صفحه خوب به نظر می رسد جهش کنند، کاهش اثرات چندمسیره را فعال کنید، ماهواره های ارتفاع بالاتر را در محلول نگه دارید و از ترکیب اینرسی روی سکوهای دینامیکی استفاده کنید — ارتفاع حساس ترین مؤلفه نزدیک به زمین و شیب های بازتابنده است.
عادات نگهداری که از خطاهای مزمن جلوگیری می کنند
بسیاری از مشکلات سرسختانه RTK، مشکلات نگهداری پنهان هستند. قبل از هر کار، کانکتورهای آنتن را برای ورود و اکسیداسیون آب بررسی کنید — کانکتوری که به آرامی تخریب می شود، به نظر می رسد یک افت دقت غیرقابل توضیح باشد. تجهیزات ذخیره شده را به صورت دوره ای روشن کنید تا تخته ها خشک و سالم بمانند. و وقتی گیرنده ای که ماه ها بیکار بوده به آرامی تعمیر می شود، داده های افیمریس خود را قبل از کار میدانی از طریق شبکه به روزرسانی می کند — داده های ماهواره ای کهنه معمولا مقصر هستند، نه خطا.
پارامترهای مختصات را بین جلسات ثابت نگه دارید. اگر نقاط تکراری روز به روز جابجا شوند، علت معمول مجموعه پارامترهای تبدیل ثابت یا بازنشانی خودکار بین استارتاپ ها است — قالب پارامتر محلی را ذخیره کنید و قبل از هر کار با یک نقطه شناخته شده تأیید کنید.
نکات سریع بر اساس صنعت
- نقشه برداری پهپاد:برای پایداری دینامیک، جفت های گیرنده-آنتن فرکانس کامل را ترجیح می دهند و اطمینان حاصل می کنند که آنتن در فاصله ای دور از بدنه نصب شده است.
- کشاورزی:میدان های باز با مسیرهای پایدار برای یک سیستم دوفرکانسی مقرون به صرفه با لینک رادیویی برای اصلاحات پایه به ماشین مناسب هستند.
- بنادر و فرودگاه ها:فلزات سنگین، EMI قوی و تجهیزات بزرگ متحرک نیازمند پیکربندی های مقاوم در برابر تداخل، آنتن های خارجی و محدودیت های پایه منظم هستند.
- کار میدانی نیرو و راه آهن:در مناطقی که پوشش شبکه ندارند، یک ایستگاه پایه رادیویی خودساخته این کریدور را پوشش می دهد؛ برای مسیرهای بسیار طولانی، خدمات مبتنی بر PPP یا خدمات تصحیح شبکه ای را ارزیابی کنید.
نتیجه گیری
عملکرد قابل اعتماد RTK یک ویژگی سیستمی است. این روند با سخت افزاری که با کاربرد مطابقت دارد آغاز می شود، سپس با گیرنده، آنتن و منبع تصحیح که به درستی جفت شده اند ادامه می یابد و به انتخاب روش عملیاتی مناسب سایت بستگی دارد — اصلاحات شبکه، پایه محلی، کمک اینرسی یا PPP در صورت نیاز. وقتی مشکلی پیش آمد، بررسی علائم را به ترتیب انجام دهید و سخت افزار را با آزمون و خطا جایگزین نکنید. این هابهترین روش های RTK GNSSنیاز به تجهیزات گران تر ندارند — آن ها به پیکربندی مناسب برای کار نیاز دارند که به طور مداوم اعمال شود.
